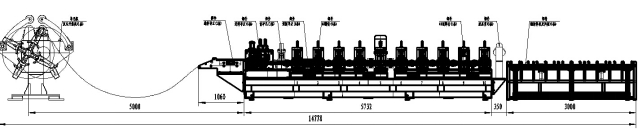

生产线布置图

开卷---导正---辊压成型(辊压标识)---冲孔---弯圆弧---切断---出料

设备概述：

1. 辊架采用整体结构，精加工处理。上下辊间距通过辊轴上的偏心套调节。锁定装置保证设备未定。上下辊轴轴承润滑处理。

2.铸造牌坊安装于机架上，通过旋转螺丝调节调整距离成型机采用三相交流电机驱动主减速机，安装在成型机中部。带动传动箱串联传动，通过离合器将动力传动到成型单元上下轴相连。必要道次安装有上下同步齿轮。

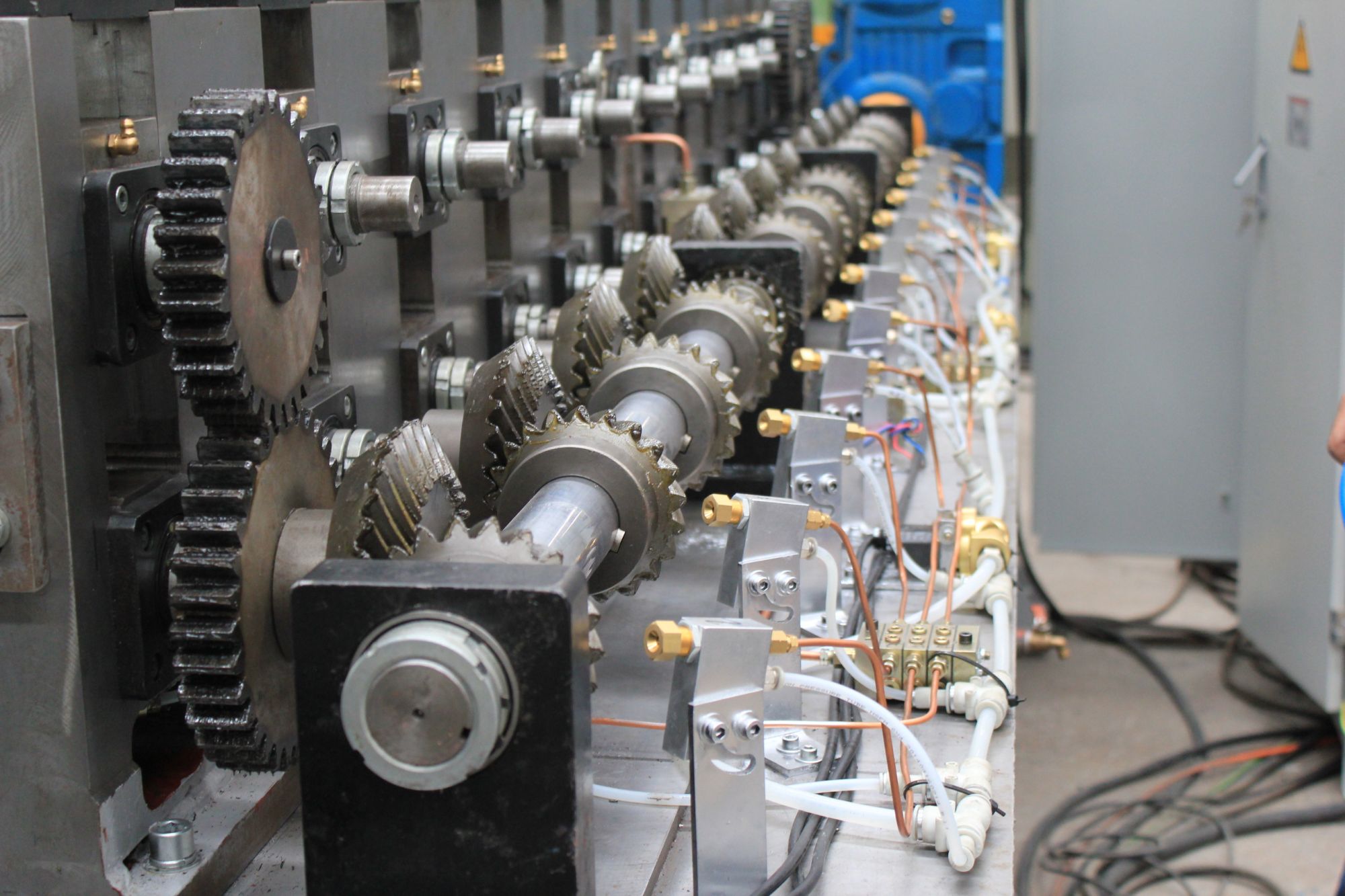

其传动模式：主电机→齿轮减速机→ 传动伞齿轮箱→离合器→牌坊下轧辊轴。

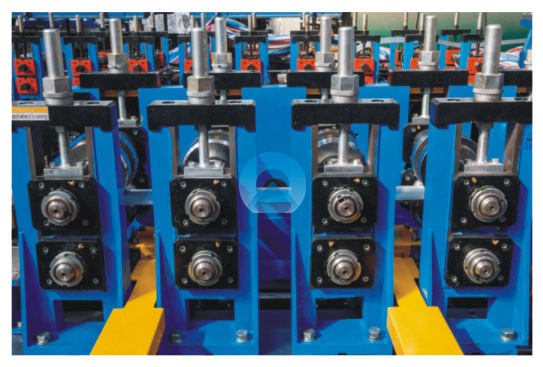

辊架采用牌坊结构，刚度高;牌坊下轧辊轴定位孔采用固定圆孔定位，上轧辊轴定位采用滑槽定位。辊轴采用优质钢，精加工处理，保证装配精度。强度足够，轴端安装轴承，放在轴承座内，整体固定在牌坊滑道上，通过丝杆调节上下辊间间间隙。

技术参数:

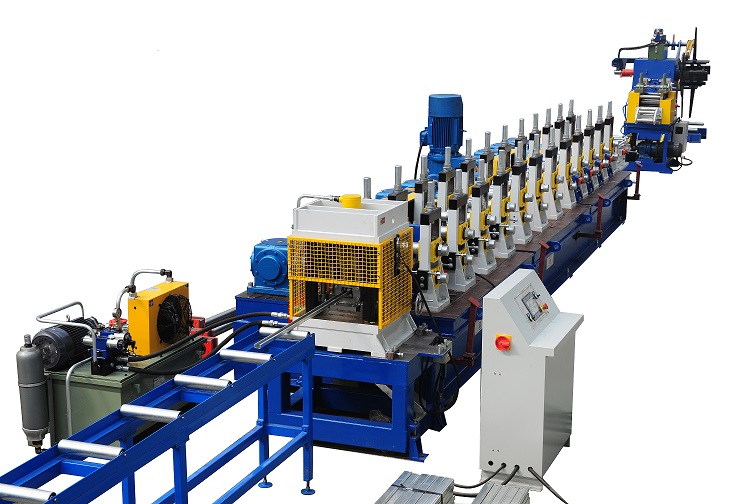

　　TF货架拉杆冷弯生产线

货架拉杆冷弯设备喷油润滑部分

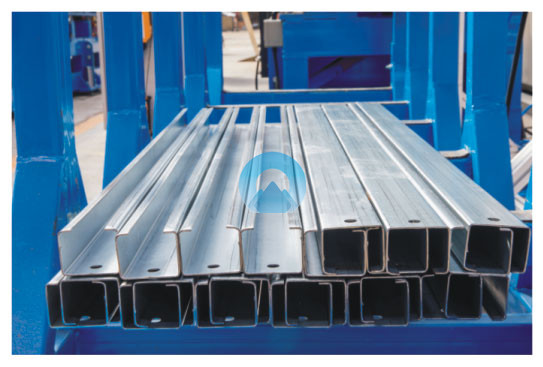

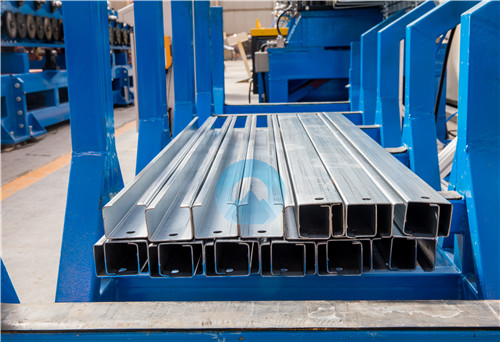

　货架拉杆
